プラマードU 引違い窓のサイズの測り方

こちらのページでは、プラマードUの正式見積書を申込む際に必要な取付け箇所のサイズの測り方を
ご紹介します。測ったサイズは以下に使用します。

  • 簡単見積フォームで価格をチェックする際の横幅(W)・高さ(H)・奥行(A・B)寸法
    の入力数値
  • 正式見積書を申込む際のご注文寸法
    ※DIY(商品購入のみ)でご注文いただく場合、プラマードUの製作サイズは正式見積書申込み時にご入力いただいたサイズで製作いたします。

引違い窓について

引違い窓はガラス障子がレールの上を左右にスライドする最も一般的な窓です。 引違い窓は取付けや調整が簡単なので非常にDIY向きです。

採寸時に必要な道具

必須

コンベックス

ものさし部が薄い金属でできている巻き尺です。
正確に測れるよう、できるだけ曲がりにくく、 直立性の高いものをご用意ください。

あると便利

プラマードU 採寸シート

採寸にはエコ内窓クラブの採寸シートをご利用ください。

ミニ曲尺(みにかねじゃく)

直角に折れ曲がった金属製物差し。
有効寸法など細かな箇所の計測に役立ちます。

プラマードU 採寸の流れ

プラマードUの採寸は以下の手順で進みます。

STEP1

横幅寸法の採寸

STEP2

高さ寸法の採寸

STEP3

奥行寸法の採寸

STEP4

奥行寸法の採寸

STEP5

価格をチェック

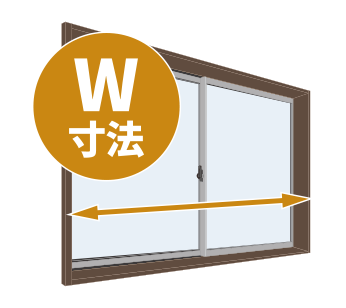

STEP1横幅W寸法を測る

プラマードU設置場所の内のり寸法(木枠内側の寸法)を測ります。

ポイント

  • W1・W2・W3の3ヶ所を実測して、採寸シートに記入します。
  • 3ヶ所の寸法の最小値がお見積りW寸法となります。
  • W1~W3の寸法差が3mm以上ある場合は、プラマードUの枠を取付ける際に調整スペーサーを使った枠の補正が必要になります。
横幅W寸法 採寸の流れ

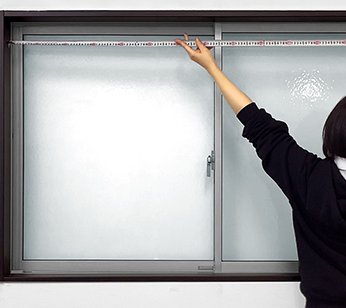

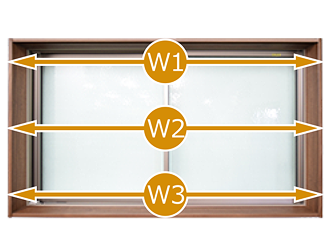

W1(上段)・W2(中段)・W3(下段)の3ヶ所を測定します。

測定位置が斜めにならないように注意してください。

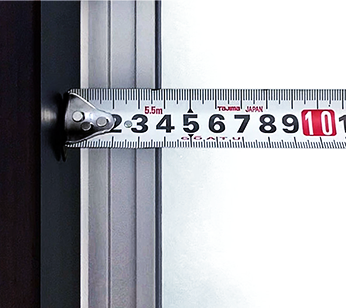

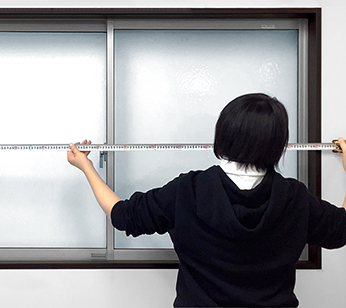

コンベックスの先端を窓枠に押し当てます。

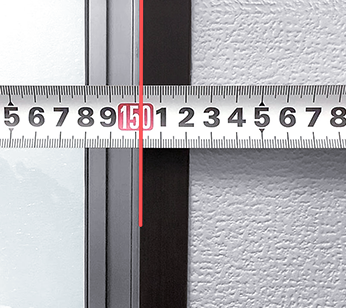

窓枠の内側までの寸 法を測定します。

残りの2カ所W2(中段)・W3(下段)も同様に測定します。

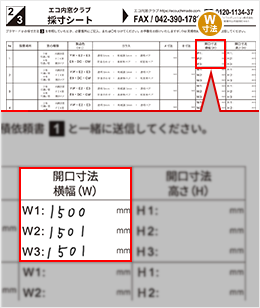

採寸シートにそれぞれの寸法を記入します。
3ヶ所の寸法の最小値がお見積りW寸法となります。

左図の場合
1,500mmが
お見積りW寸法です。

ご注意ください

  • 必ず実測した寸法の最小値を製作(発注)W寸法としてください。
    製作(発注)寸法が開口最小値より大きい場合、取付け後に部材が波打ったり、寸法が大きすぎて取付けができない恐れがあります。
  • 製作(発注)寸法が開口最小値より小さい場合、障子の掛かり不足による脱落、気密性能の低下や障子のがたつきなどが生じる恐れがあります。
  • 開口寸法は正確に測定し、寸法差がある場合は開口を修正後、再度実測をしてください。

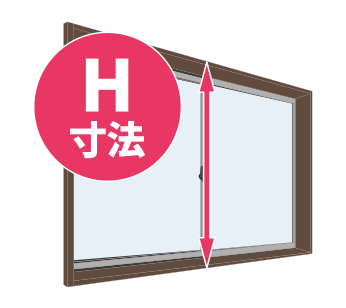

STEP2高さH寸法を測る

プラマードU設置場所の内のり寸法(木枠内側の寸法)を測ります。

ポイント

  • H1・H2・H3の3ヶ所を実測して、採寸シートに記入します。
  • 3ヶ所の寸法の最小値がお見積りH寸法となります。
  • H1~H3の寸法差が3mm以上ある場合は、プラマードUの枠を取付ける際に調整スペーサーを使った枠の補正が必要になります。
高さH寸法 採寸の流れ

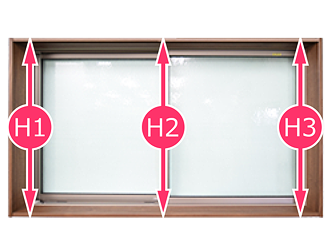

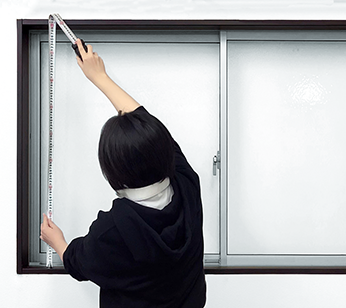

H1(左)・H2(中央)・H3(右)の3ヶ所を測定します。

測定位置が斜めにならないように注意してください。

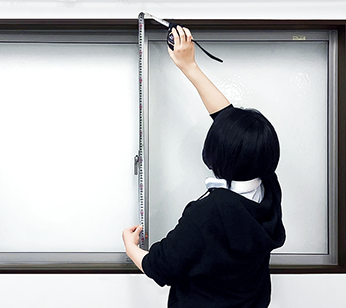

コンベックスの先端を窓枠に押し当てます。

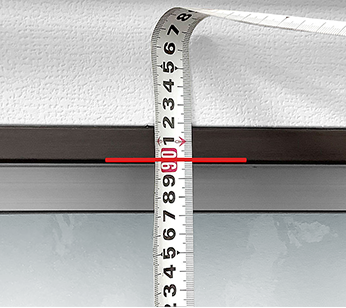

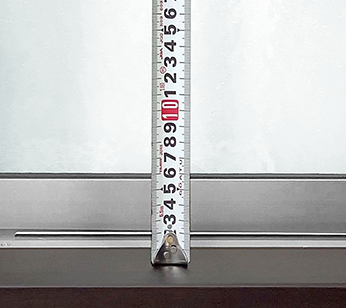

窓枠の内側までの寸法を測定します。

残りの2カ所H2(中央)・H3(右側)も同様に測定します。

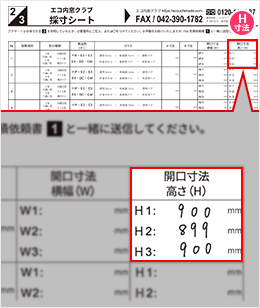

採寸シートにそれぞれの寸法を記入します。
3ヶ所の寸法の最小値がお見積りH寸法となります。

左図の場合
899mmがお見積りH寸法です。

採寸の注意

  • 必ず実測した寸法の最小値を製作(発注)H寸法としてください。
    製作(発注)寸法が開口最小値より大きい場合、取付け後に部材が波打ったり、寸法が大きすぎて取付けができない恐れがあります。
  • 製作(発注)寸法が開口最小値より小さい場合、障子の掛かり不足による脱落、気密性能の低下や障子のがたつきなどが生じる恐れがあります。
  • 開口寸法は正確に測定し、寸法差がある場合は開口を修正後、再度実測をしてください。

STEP3奥行A寸法を測る

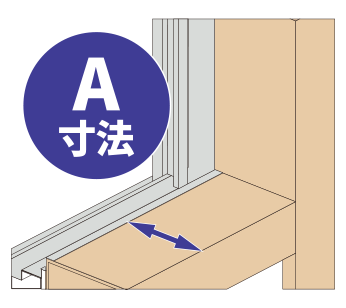

プラマードU設置場所の下枠側・奥行A寸法を測ります。

ポイント

  • 下枠側の奥行寸法をA寸法と呼びます。
  • 指定の3カ所(A①~③)を実測します。
  • 実測した3カ所のうち最も小さい寸法を採寸シートに記入します。
奥行A寸法 採寸の流れ

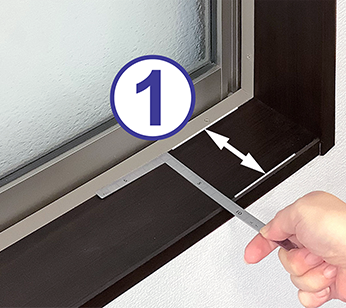

A寸法①
アングルを起点として下枠の先端まで

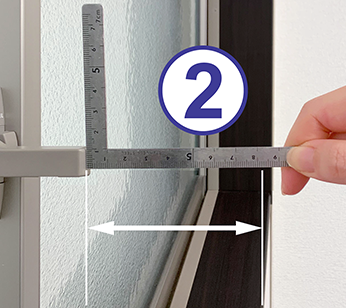

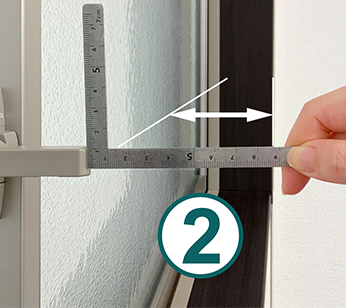

A寸法②
クレセントを起点として下枠の先端まで

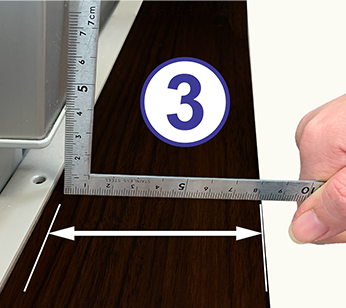

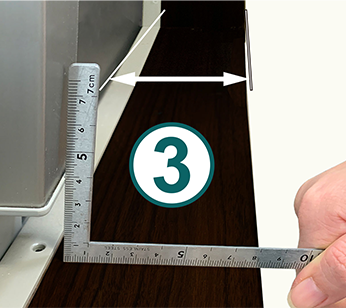

A寸法③
框(かまち)を起点として下枠の先端まで

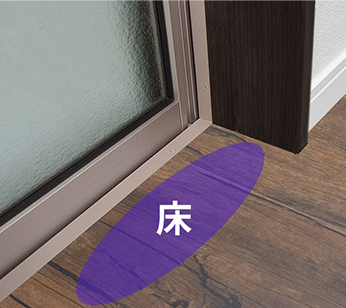

※測定位置が床面の場合は、採寸シートに「100」を記入。

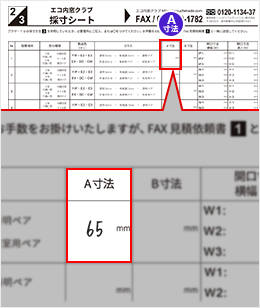

採寸シートに
A①~③のうち最も小さい寸法を記入します。

※下枠側が床の場合は、A寸法欄に「100」を記入します。

STEP4奥行B寸法を測る

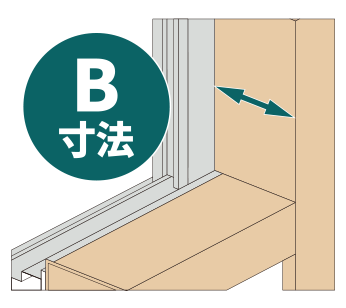

プラマードU設置場所の縦枠側・奥行B寸法を測ります。

ポイント

  • 縦枠側の奥行寸法をB寸法と呼びます。
  • 指定の3カ所(B①~③)を実測します。
  • 実測した3カ所のうち最も小さい寸法を採寸シートに記入します。
奥行B寸法 採寸の流れ

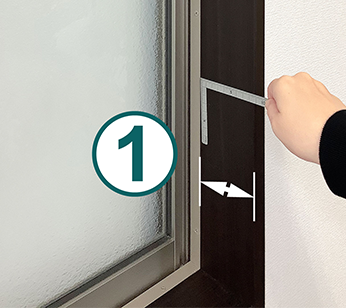

B寸法①
アングルを起点として縦枠の先端まで

B寸法②
クレセントを起点として縦枠の先端まで

B寸法③
框(かまち)を起点として縦枠の先端まで

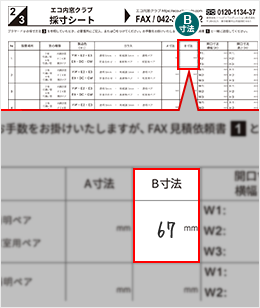

採寸シートに
B①~③のうち
最も小さい寸法を記入します。

STEP5価格をチェック

採寸が終わったら

測っていただいたサイズは、お見積で価格を見る際に使用します。
また、測っていただいたサイズをもとに商品の製作をしますので、しっかりと採寸していただくようお願いします。

エコ内窓クラブの簡単見積はこちらから!

採寸についてご不明点がある場合

ご不明点がある場合は、お電話・お問合せフォームからご連絡ください。
『こんな窓にはどのようにつけるの?』『こんな窓はどうサイズを測ればいいの?』というような場合は、写真判定サービスからご連絡いただければ、施工士が取付けの可否も含めご返答させていただきますので是非ご利用下さい。

採寸についてご不明点がある場合は、お電話(0120-1134-37)・お問合せフォームからエコ内窓クラブにご連絡ください。


内窓を付けたい場所の写真を撮って送ってください。
エコ内窓クラブの施工士が取付けの可否も含めご返答させていただきます。
