こちらのページでは、プラマードU(引違い窓タイプ)の取付け方をご紹介します。
まずは取付に必要な道具の確認をし、お手元に届いたプラマードUの梱包内容を確認してください。
ドライバー
枠の取付けや建付け及びクレセント(鍵)調整に使用します。
(+)(-)の2種類をご用意下さい。
電動ドライバー
締付けや穴あけができる電動工具です。 (インパクトドライバー、ドライバドリル等) 枠の取付けに使用します。
ミニ曲尺(みにかねじゃく)
直角に折れ曲がった金属製物差し。
有効寸法など細かな箇所の計測に役立ちます。
水平器
傾斜(水平、垂直、45度など)を確認する器具。
既存窓枠の傾きなどを確認できます。
コンベックス
ものさし部が薄い金属でできている巻尺です。
正確に測れるよう、できるだけ曲がりにくく、直立性の高いものをご用意ください。
ドリルビット(2mm)
電動ドライバー用のドリルビットです。
窓枠が硬かったり、直接のねじ止めが難しい場合、ドリルビットで下穴をあけてからねじ止めをします。
※電動ドライバーの種類のより取付け部の形状が異なりますので、ご注意ください。
プラマードUはお客様のお手元に届く際、写真のような状態で届きます(※1)。
枠は1梱包でダンボールに入っています。
2枚引違い窓の場合、障子部はガラスが組み込まれた状態で2枚一組の1梱包もしくは1枚ずつの2梱包で届きます。
中を確認して欠品が無いのをご確認下さい。
枠の段ボールにこの内容が入っているかご確認下さい
※1 配送方法によっては、段ボール梱包されていない状態でお届けする場合があります。
梱包内容に不備があった場合は、エコ内窓クラブにご連絡ください。
ねじ等の細かなパーツについては、枠の箱内に落ちている場合がありますのでご確認をお願いします。
プラマードUの取付けは以下の手順で進みます。
縦枠の取付け
下枠の取付け
上枠の取付け
障子の吊込み
調整
完成
ポイント
端部にスポンジがついているか確認してください。 スポンジがついているのが縦枠になります。
枠に貼ってあるシールで右縦枠・左縦枠を確認してください。
左右の確認ができたら、取付位置の確認をします。シールの矢印が室外側を向くようにしてください。
縦枠取付位置を決めます。
左右の位置がズレないよう、取付け位置は一定にします。
詳しくは【参考図:縦枠の左右位置】をご覧ください。

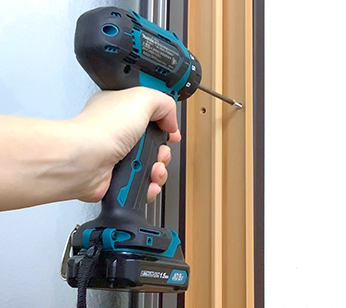

枠の取り付け位置が決まったらねじで止めます。
縦枠の取付けが完了しました。
参考図:縦枠の左右位置
縦枠の位置が一定ではない場合、障子建て込みがうまくいかなかったり、スライド時にきつい・スムーズに動かないという事が起こります。
多少のズレでは影響はありませんが、AとBの距離が同じくらいになるように縦枠を取付けてください。
左右の縦枠が平行についている状態。
左右の縦枠が平行ついておらず、下枠が斜めについてしまう。
ポイント
取付け枠を確認してください。レールが浅いほうが下枠です。
ヒレ(立ち上がり)がある側を手前(室内側)にします。
下枠の先端を縦枠の内側にはめ込みます。
下枠をしならせながら反対側の縦枠にはめ込みます。
枠が歪まないようまっすぐにねじ止めします。
下枠の取付けが完了しました。
